R&S®SGU100A SGMA上变频器

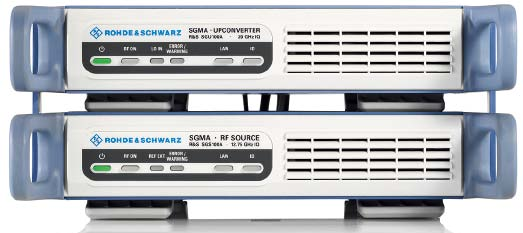

R&S®SGU100A SGMA上变频器提供到20 GHz或40 GHz的频率扩展。当R&S®SGS100A和R&S®SGU100A互连时，它们合并成既可远程控制，又可通过R&S®SGMA-GUI电脑软件手动操作的单台仪器。R&S®SGU-Z4扩展套件提供需要的电连接和保持前、后面板上的机械稳定性。组合后的仪器提供与R&S®SGS100A相同的连接：一个用于整个频率范围的射频输出，另一个用于矢量调制的模拟I/Q输入。在这种设置中，测试任务在两台仪器间自动且透明地展开，用户感觉好像他们在操作一台，而不是两台。

产品详情

两种仪器合二为一：整个频率范围一个射频输出

R&S®SGU100A SGMA上变频器提供到20 GHz或40 GHz的频率扩展。当R&S®SGS100A和R&S®SGU100A互连时，它们合并成既可远程控制，又可通过R&S®SGMA-GUI电脑软件手动操作的单台仪器。R&S®SGU-Z4扩展套件提供需要的电连接和保持前、后面板上的机械稳定性。组合后的仪器提供与R&S®SGS100A相同的连接：一个用于整个频率范围的射频输出，另一个用于矢量调制的模拟I/Q输入。在这种设置中，测试任务在两台仪器间自动且透明地展开，用户感觉好像他们在操作一台，而不是两台仪器。

无缝集成到现有的用户接口

如果通过LAN或PCIe连接，R&S®SGU100A完全受¸SGS100A控制。R&S®SGMA-GUI电脑软件将R&S®SGU100A显示为R&S®SGS100A的扩展，并调整最大可设置的频率范围。

配备上R&S®SGU100A后，R&S®SGS100A覆盖无调制的从10 MHz至40 GHz整个频率范围，和带矢量调制的从80 MHz至40 GHz频率范围。
